概念
- planet:核心角色,官方不允许自建私有,zerotier 的行星服务器,用于管理全球所有的 zerotier 客户端的地址信息,帮助建立客户端间的直接链接,以及在无法建立直接链接时,作为中继服务器转发设备间的流量。
- moon:官方允许自建私有,作为离客户端更近的中继服务器存在,可以使转发的效率更高。
原理
- 客户端注册
在内网机器上启动一个 zerotier 客户端,使用 join 加入一个网络,在控制台对客户端进行授权,此时 planet 上有如下记录:
10.0.0.1 - 150.0.0.1/15679
10.0.0.2 - 160.0.0.1/22226
- 尝试 p2p 连接
当在 10.0.0.1
机器上访问 10.0.0.2
,内网机器向 planet 查询到目标地址的公网 160.0.0.1
,端口为 22226。
10.0.0.1
尝试与 160.0.0.1
的 22226 端口进行直接数据交互,这个过程称为 udp 打洞实现 p2p 直连。
- planet 转发
由于各种网络限制,p2p 不能直连。
此时通过 planet 转发,如果还配置了 moon 节点,此时会通过速度快的 moon 节点进行转发。
大概率从上海的 moon 节点进行数据转发,此时网络取决于 moon 的带宽。
二、私有 zerotier-planet 的优势
- 解除官方的设备连接数限制
- 提升手机客户端连接的稳定性
三、搭建私有 planet
了解了 zerotier 的概念原理,那么大概了解搭建私有 planet 的重要性。
1、运行控制器容器
docker run -d \
--name zt-ui \
-v /home/docker/zt-ui/zerotier-one:/var/lib/zerotier-one \
-v /home/docker/zt-ui/ztncui/etc:/opt/key-networks/ztncui/etc \
-p 4000:4000 \
-p 9993:9993 \
-p 9993:9993/udp \
-e MYADDR=1.1.1.1 \
-e HTTP_PORT=4000 \
-e HTTP_ALL_INTERFACES=yes \
-e ZTNCUI_PASSWD=admin123 \
--restart=always \
hausen1012/ztncui
这里需要注意的是传参需要将 1.1.1.1
修改为公网 ip。
2、生成 planet 文件
docker exec -it zt-ui bash /tmp/patch.sh && \
docker restart zt-ui
如果 linux 内核版本太低,可能报错 FATAL: kernel too old
,那么需要升级内核。
关于升级内核,可以参考这篇文章 Linux 系统内核升级。
当然,如果你觉得云服务器不太方便升级内核,那么完全可以用一台测试的虚拟机进行生成文件,文件生成后用 ftp 上传到 /home/docker/zt-planet
目录,然后再启动容器。
3、测试

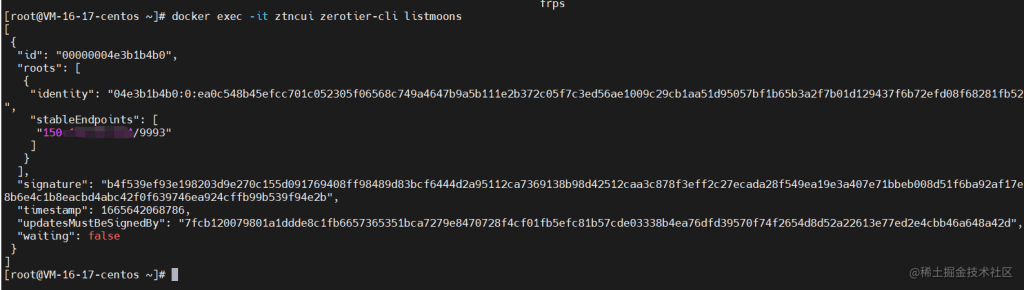

docker exec -it zt-ui zerotier-cli listmoons
# 显示如下内容则表示搭建成功
[
{
"id": "00000004e3b1b4b0",
"roots": [
{
"identity": "04e3b1b4b0:0:ea0c548b45efcc701c052305f06568c749a4647b9a5b111e2b372c05f7c3ed56ae1009c29cb1aa51d95057bf1b65b3a2f7b01d129437f6b72efd08f68281fb52",
"stableEndpoints": [
"1.1.1.1/9993"
]
}
],
"signature": "b4f539ef93e198203d9e270c155d091769408ff98489d83bcf6444d2a95112ca7369138b98d42512caa3c878f3eff2c27ecada28f549ea19e3a407e71bbeb008d51f6ba92af17e8b6e4c1b8eacbd4abc42f0f639746ea924cffb99b539f94e2b",
"timestamp": 1665642068786,
"updatesMustBeSignedBy": "7fcb120079801a1ddde8c1fb6657365351bca7279e8470728f4cf01fb5efc81b57cde03338b4ea76dfd39570f74f2654d8d52a22613e77ed2e4cbb46a648a42d",
"waiting": false
}
]
1.1.1.1
为公网 ip 则搭建 planet 成功。
四、创建私有网络
访问 http://公网ip:4000
,账号密码:admin/admin123。
1、创建网络

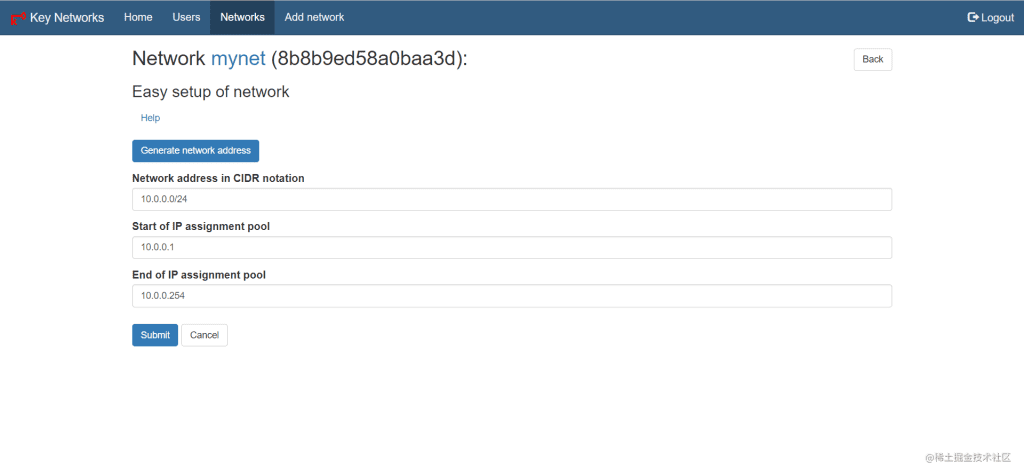

2、初始化网络

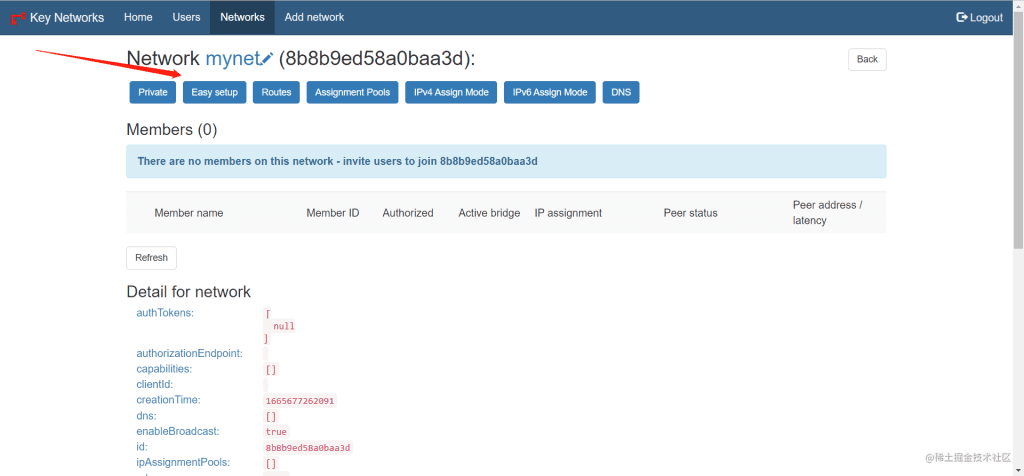

点击 Easy setup
设置网段和子网掩码
五、安装 zerotier 客户端
docker 安装
既然已经搭建了私有的 planet,当然是使用自己的,需要先下载服务器 /home/docker/zt-planet/zerotier-one
目录下的 planet 文件。
1、启动 zerotier 客户端
docker run -d \
--name=zt-cli \
--device=/dev/net/tun \
--net=host \
--cap-add=NET_ADMIN \
--cap-add=SYS_ADMIN -d \
-v /home/docker/zt-client/zerotier-one:/var/lib/zerotier-one \
--restart unless-stopped \
hausen1012/zerotier
2、替换 planet 文件
将服务器下载的 planet 文件上传到客户端的 /home/docker/zt-client/zerotier-one
目录。
3、重启客户端
docker restart zt-cli
4、查看 planet
docker exec -it zt-cli zerotier-cli listpeers
可以看见 stableEndpoints 的配置是自己的公网 ip。
5、加入网络
docker exec -it zt-cli zerotier-cli join 8b8b9ed58a10bd45

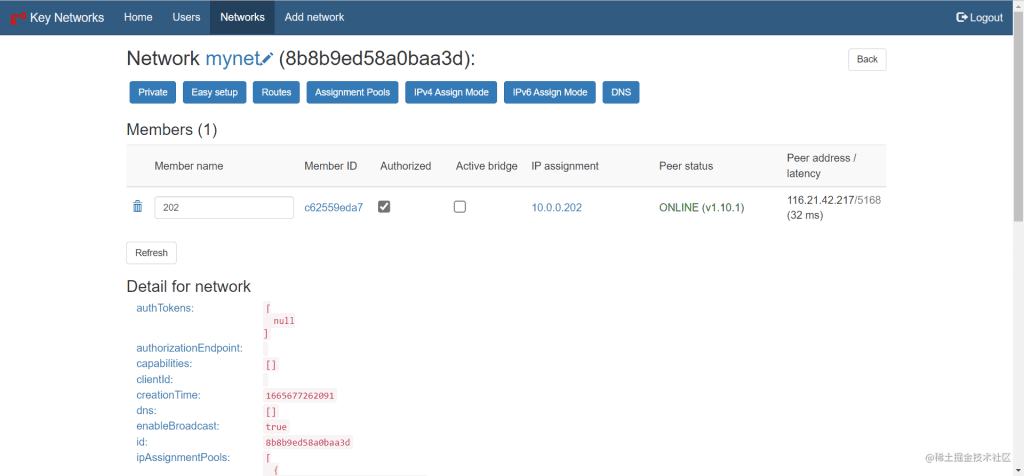

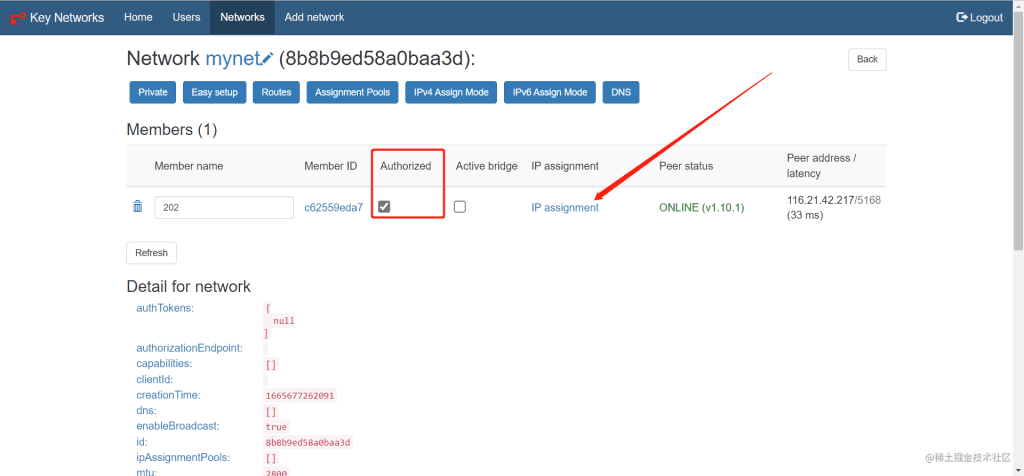

6、授权
也可以自己设置ip ,不过要在刚刚设置的网段内。
windows 安装
1、下载客户端
下载地址
2、安装客户端
双击安装即可
3、替换 planet
将下载好的 planet 文件复制到 C:\ProgramData\ZeroTier\One
目录下
4、重启服务

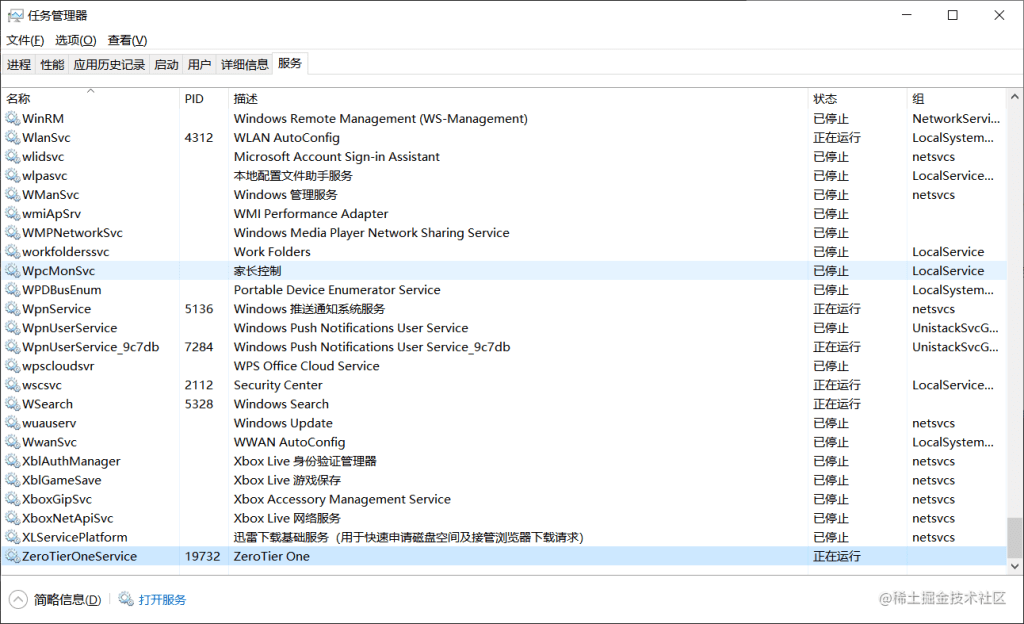

如果仅仅只是重启 ui 是不行的,需要找到任务管理器 -> 服务 -> ZeroTierOneService,进行重启。

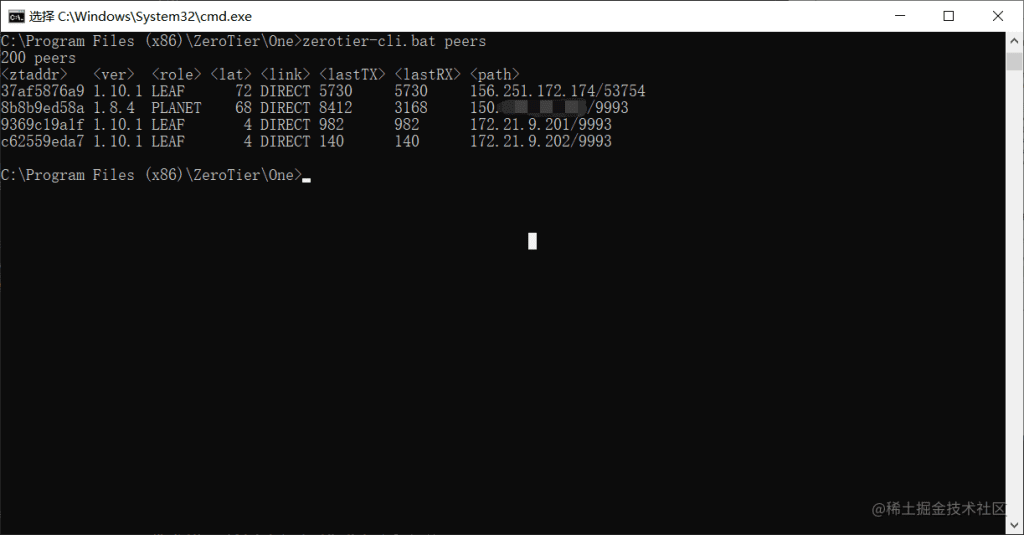

5、查看 planet
可以看见 planet 地址是自己的公网。
6、加入网络
点击右下角图标,join new network,输入刚刚创建的虚拟网络 id,我这边是 8b8b9ed58a0baa3d。
7、授权
和 dokcer 安装一样的操作,不再赘述。
